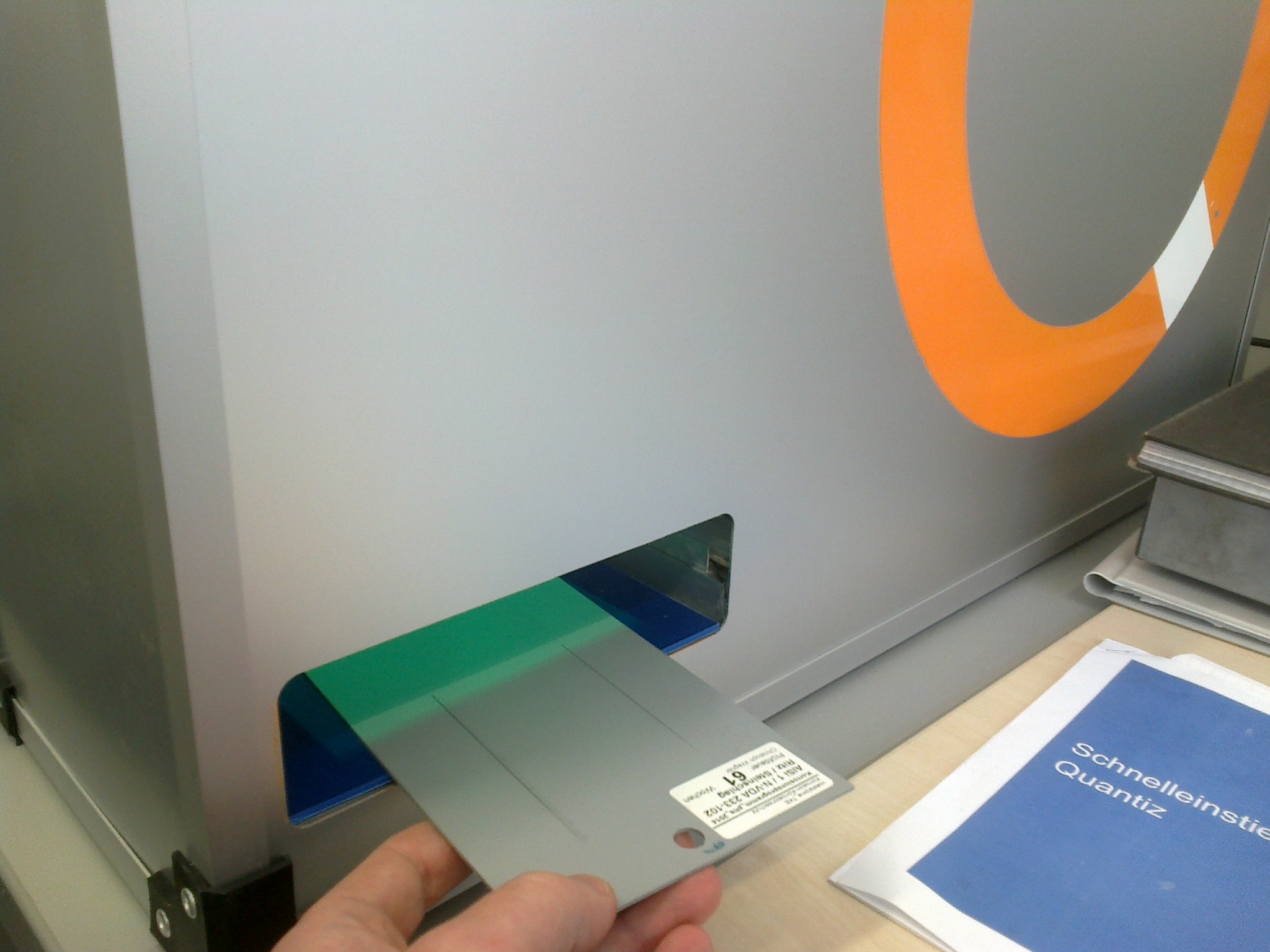

Quantiz® ist ein System zur Oberflächenanalyse optimiert für die Auswertung von Beschichtungsschäden.
Es handelt sich dabei um eine Kombination aus Hard- und Software zur Bilderstellung und Evaluierung. Es ist kein zusätzlicher Programmieraufwand notwendig. Alle Analysen werden gemäß der jeweiligen Norm ausgewertet. Die Bedienung ist optimierte in Hinblick auf die typischen Tests (Unterwanderung am Ritz, Filiform-Korrosion, Steinschlag-Test, Blasenbildung, Unterwanderung an der Kante, Flanschkorrosion, ...)
» Auswertemöglichkeiten

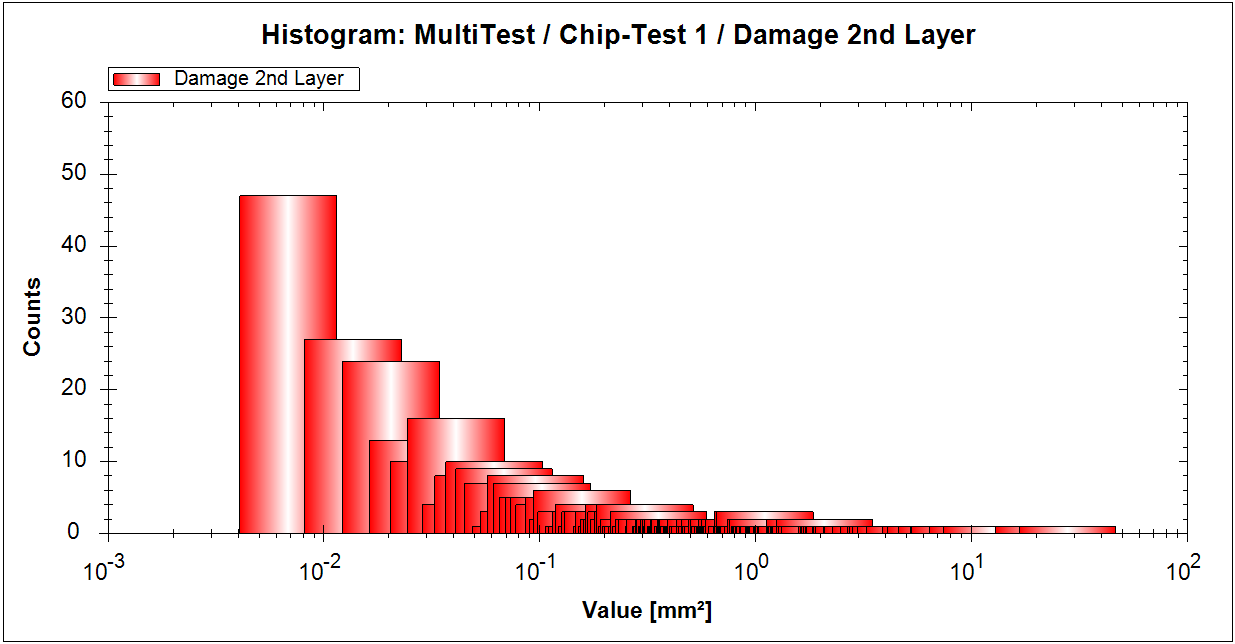

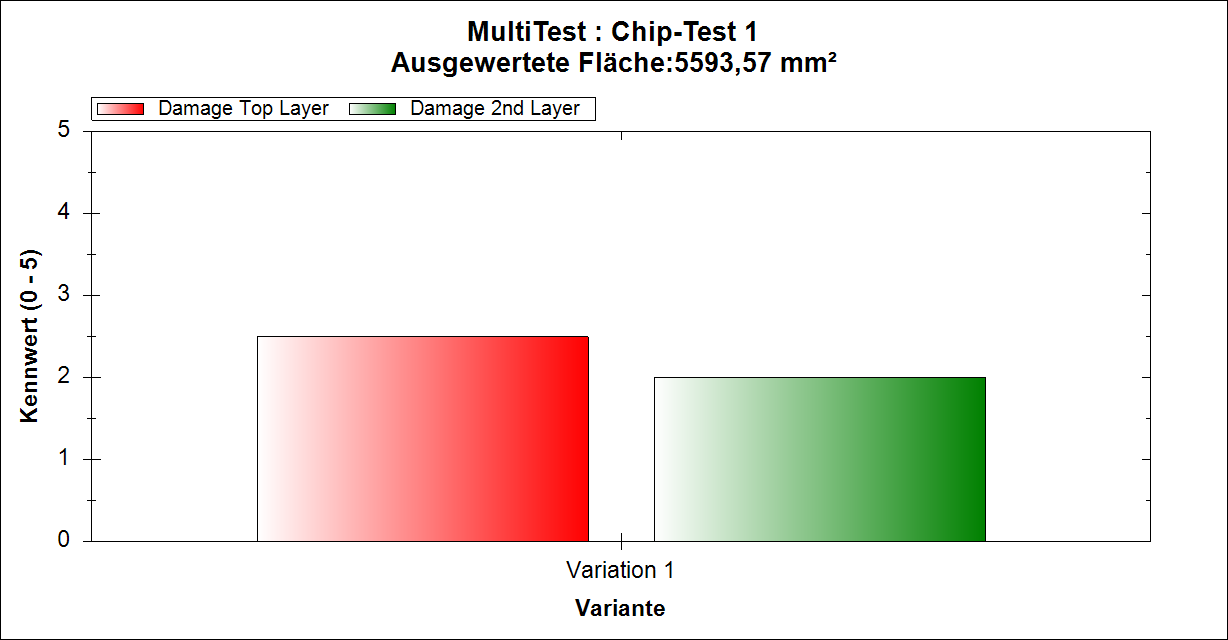

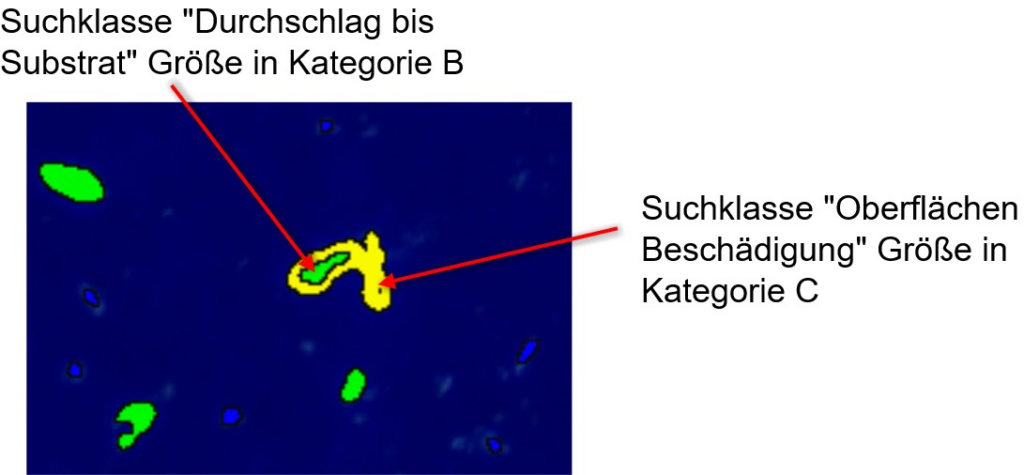

Multi-Steinschlag Test ISO 20567-1, EN ISO 21227-1, EN ISO 21227-2, SAE J400
Auswertung gemäß SAE J 400, Die gefundenen Defekte werden nach Klasse/Größe farblich gekennzeichnet:
A bis 1mm blau
B bis 3mm grün
C bis 6mm gelb
D größer 6mm rot

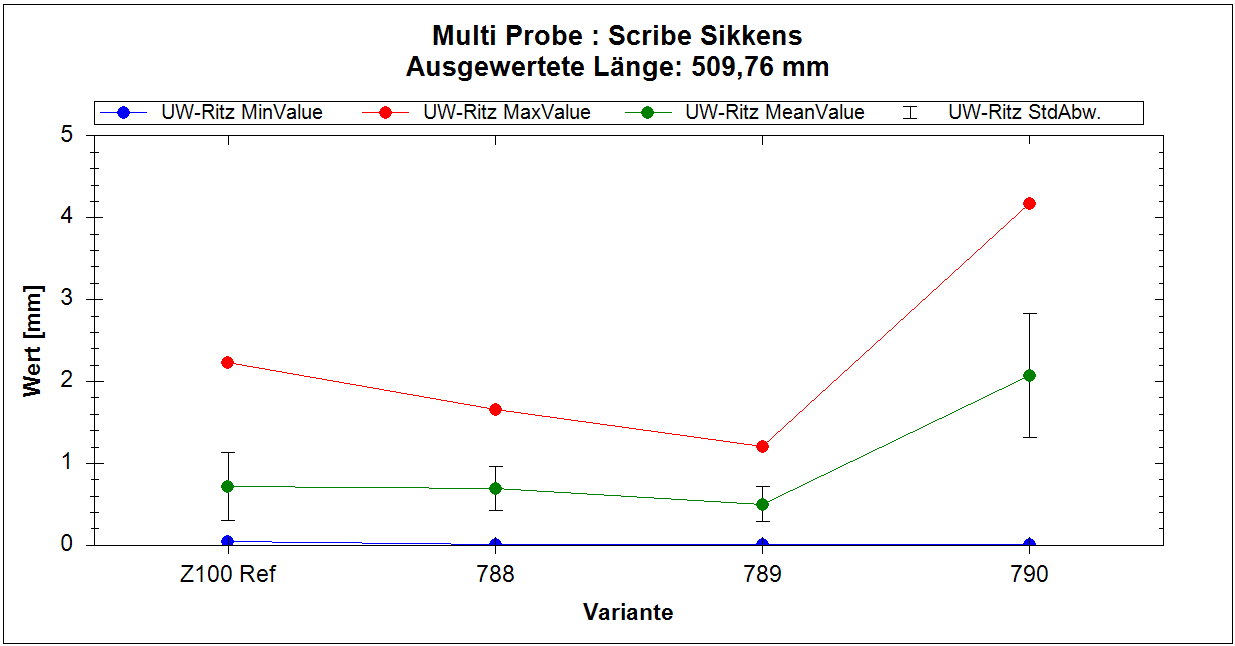

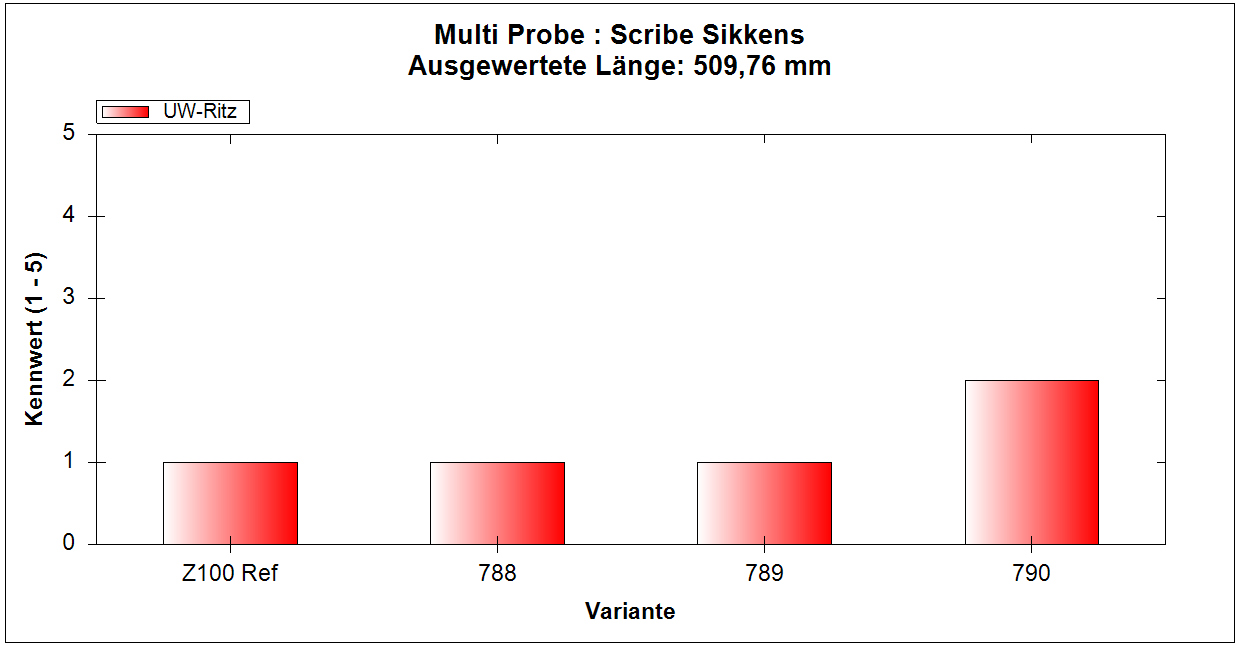

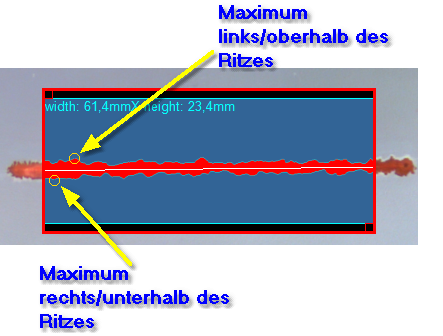

Ritz Test EN ISO 4628-8 , EN ISO 21227-1, EN ISO 21227-3
Filiformkorrosion EN ISO 4628-10 , EN ISO 21227-1, EN ISO 21227-4
Ermittelte Größen:
- Längster Faden links/rechts/gemittelt
- Häufigste Fadenlänge links/rechts /gemittelt
- Mittlere Filiformbreite
- Zerklüftung
- Histogramm der Fäden
- Kennwert nach ISO 4628-1 (z.B. L5/M3: längster Faden 5mm, häufigste Fadenlänge 3mm)
- Anmerkung: Die Quantiz-Aufnahmeeinheit verfügt über eine Hellfeldbeleuchtung zur zerstörungsfreien Auswertung von Filiformkorrosion
Bewertung des Blasengrades EN ISO 4628-2, EN ISO 21227-1, ASTM D 714
Ermittelte Größen:
- Mittlere Blasengröße
- Kleinste, größte Blase
- Flächenanteil der Blasen [%]
- Histogramm der Blasen
- Kennwert nach ISO 4628-2 (z.B.: 2(S3) Blasen der Menge 2 und Größe 3)
- Anmerkung: Die Quantiz-Aufnahmeeinheit verfügt über eine Hellfeldbeleuchtung zur zerstörungsfreien Auswertung von Blasenbildung

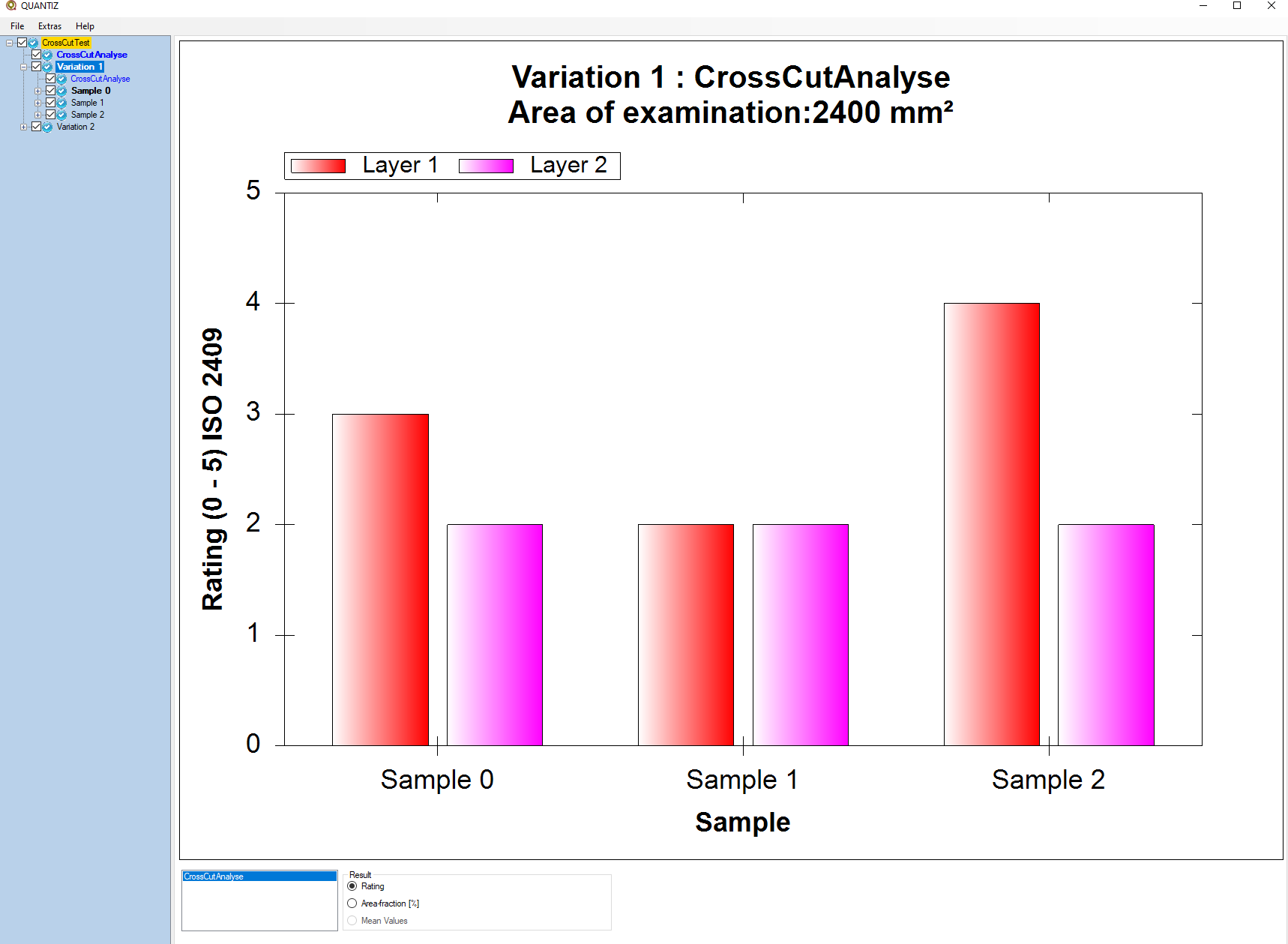

Gitterschnitt gemäß EN ISO 2409
Layer werden getrennt ausgewertet und gemäß EN ISO 2409 bewertet,
Haupttrennebene wird im Ergebnis-Report angegeben

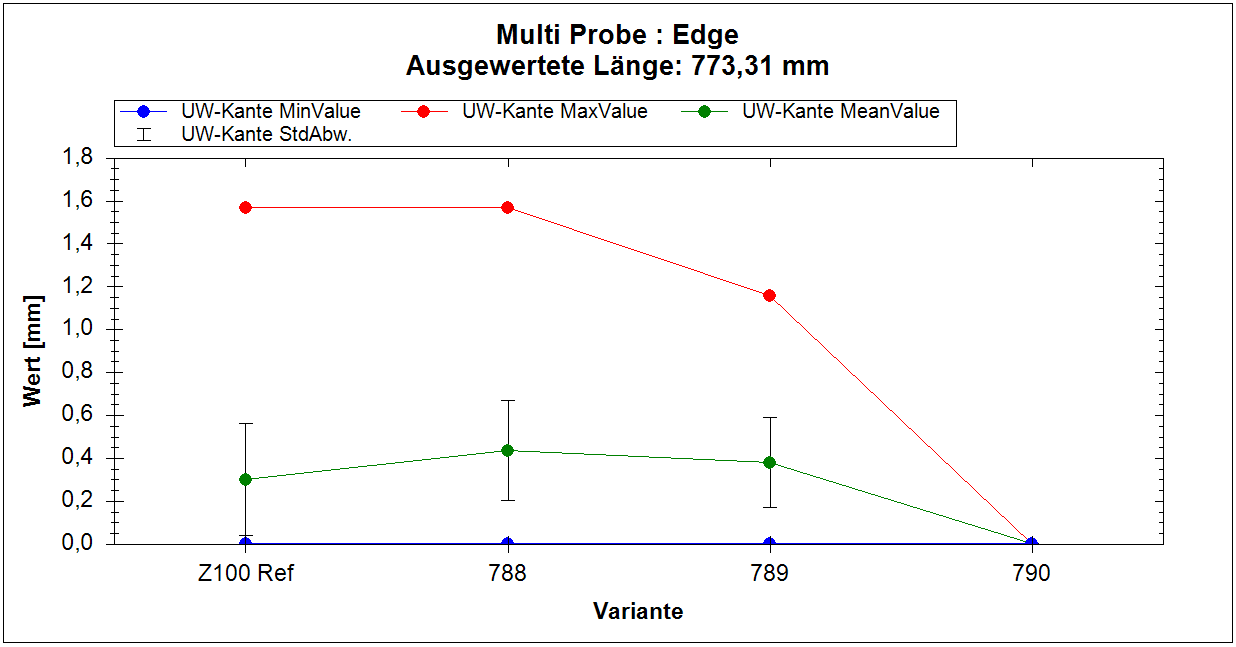

Unterwanderung im Bereich der Kante EN ISO 21227-1

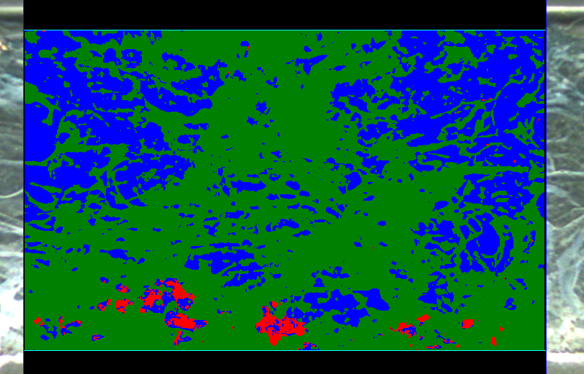

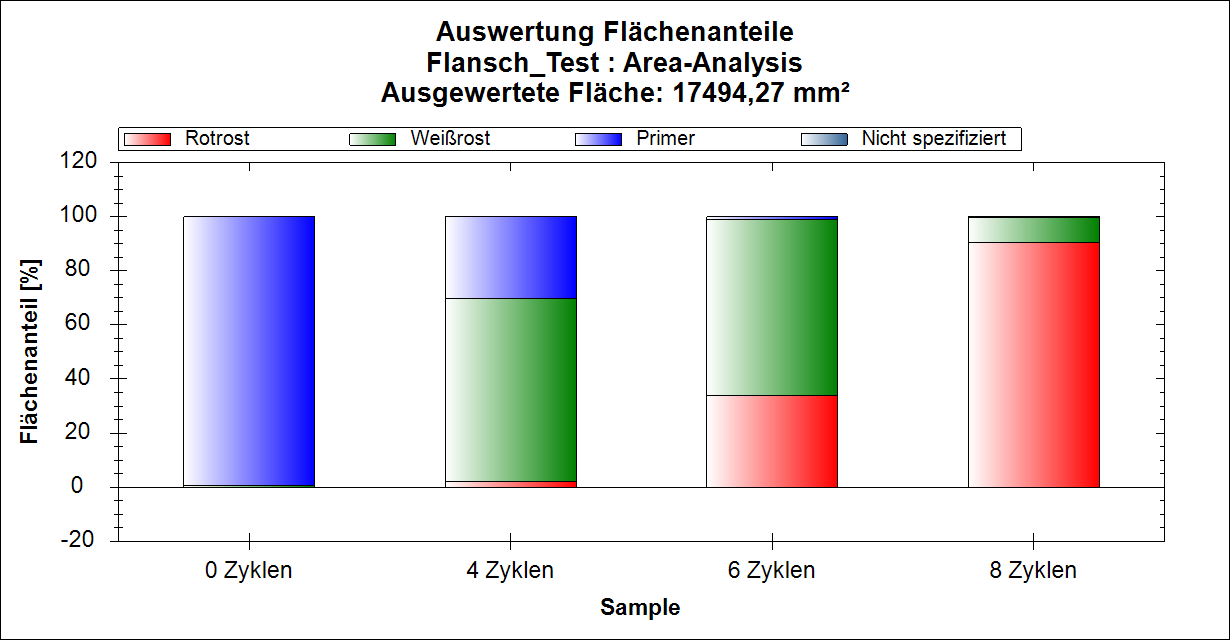

Allgemeine Auswertung von Flächen EN ISO 21227-1
Weitere Möglichkeiten zur bildanalytischen Auswertung von Flächen basierend auf EN ISO 21227-1
- Rusting ISO 4628-3, ASTM D 610
- Jet Wash
- STD 1029
- PBODC361
- TPJLR.52.561
- Qualicoat
- Acetic acid salt spray resistance (AASS), PRE-OX
- Filiform corrosion (FF), PRE-OX
- GSB
- Neutral salt spray test (NSS=SS)
- Acetic acid salt spray resistance (AASS=ESS)
- Filiform corrosion (FF)
